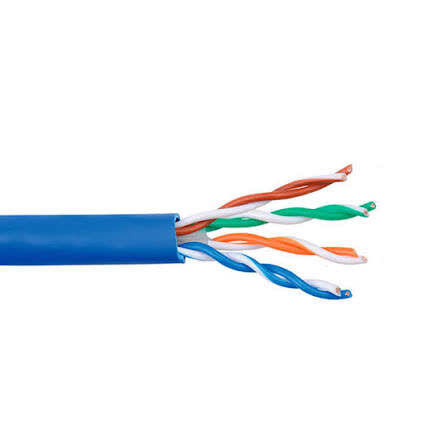

کابل شبکه لگراند 0.50 cca

نصب سوکت شبکه (RJ45) و کیستون (Keystone Jack) دو کار متفاوت هستند که هر کدام ابزار و روش خاص خود را دارند. در ادامه، آموزش هر دو را به صورت مرحله‌به‌مرحله و بر اساس استاندارد رایج در ایران (T568B) توضیح می دهد：

سوکت زنی مستقیم روی کابل (RJ45 Plug)

این روش برای ساخت کابل‌های Patch Cord (اتصال مستقیم کامپیوتر به سوئیچ یا دستگاه) استفاده می‌شود.

ابزار لازم: کابل شبکه، سوکت RJ45، انبر سوکت‌زنی (Crimper)، ابزار روکش‌بردار (Stripper) و تستر کابل.

مراحل انجام کار:

1.  روکش‌برداری: حدود ۲.۵ سانتی‌متر از روکش خارجی کابل را با احتیاط بردارید تا به سیم‌های داخلی آسیب نرسد .
2.  مرتب‌سازی سیم‌ها: سیم‌ها را از هم باز کرده و بر اساس استاندارد T568B مرتب کنید. ترتیب رنگ‌ها از چپ به راست (در حالی که زبان سوکت رو به پایین است) به این صورت است:

سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوه‌ای، قهوه‌ای.
3. برش و ورود به سوکت: سیم‌های مرتب‌شده را صاف نگه دارید و با سیم‌چین به اندازه‌ای کوتاه کنید که حدود ۱.۲ سانتی‌متر از روکش بیرون بمانند. سپس سیم‌ها را تا انتهای کانال‌های سوکت RJ45 وارد کنید. باید روکش کابل حدود ۵ میلی‌متر داخل سوکت قرار بگیرد تا محکم شود .
4.  پرس کردن (Crimp): سوکت را در انبر قرار داده و با فشار کامل دسته‌ها، پین‌های مسی را روی سیم‌ها پرس کنید .

 نکته مهم: اگر دو سر کابل را با یک استاندارد (مثلاً هر دو T568B) سوکت بزنید، کابل Straight(مستقیم) خواهید داشت که برای اتصال دستگاه به سوئیچ مناسب است. اگر یک سر T568A و سر دیگر T568B باشد، کابل Crossover (متقاطع) ساخته می‌شود که امروزه با توجه به هوشمند بودن تجهیزات، کاربرد کمتری دارد .

：کیستون زنی (Keystone Jack)

این روش برای نصب پریز شبکه روی دیوار یا پچ پنل استفاده می‌شود. برخلاف سوکت، کیستون معمولاً یک‌بارمصرف است و باید دقت بالایی در پانچ کردن داشت.

ابزار لازم: کیستون، آچار پانچ (Punch Down Tool)، ابزار روکش‌بردار و تستر.

مراحل انجام کار:

1.  آماده‌سازی کابل: حدود ۴ سانتی‌متر از روکش کابل را برداشته و سیم‌ها را آزاد کنید .
2.  شناسایی رنگ‌بندی روی کیستون: روی بدنه کیستون، راهنمای رنگ‌بندی برای استانداردهای A و B چاپ شده است. در ایران معمولاً از B استفاده می‌شود .
3.  قرار دادن سیم‌ها: هر سیم را بر اساس رنگ در شیار (دندانه) مربوط به خودش روی کیستون قرار دهید. نیازی به باز کردن بیش از حد سیم‌ها نیست.
4.  پانچ کردن: آچار پانچ را روی هر سیم قرار داده و با فشار به پایین، سیم را تا انتهای شیار فرو ببرید. تیغه آچار پانچ، روکش سیم را بریده و اتصال مسی برقرار می‌کند. اگر آچار شما تیغه برنده دارد، اضافه سیم را هم می‌برد .
5.  بستن درپوش: درپوش پلاستیکی کیستون را روی آن کلیک کنید تا سیم‌ها محکم شوند.

تفاوت کلیدی با سوکت: در کیستون نمی‌توانید رنگ‌بندی دلخواه انجام دهید و باید حتماً از روی راهنمای چاپ‌شده روی خود کیستون (A یا B) پیروی کنید .

 خلاصه انواع سوکت زنی (از نظر استاندارد)

| نوع کابل | سر اول | سر دوم | کاربرد
| Straight (مستقیم) | T568B | T568B | اتصال کامپیوتر به سوئیچ/هاب/پریز  |
| Crossover (متقاطع) | T568A | T568B | اتصال مستقیم دو کامپیوتر یا دو سوئیچ (قدیمی)  |

در نهایت، حتماً از تستر کابل برای بررسی صحت اتصال هر ۸ پین استفاده کنید. اگر چراغ‌ها به ترتیب ۱ تا ۸ روشن شوند، کار شما صحیح است.
